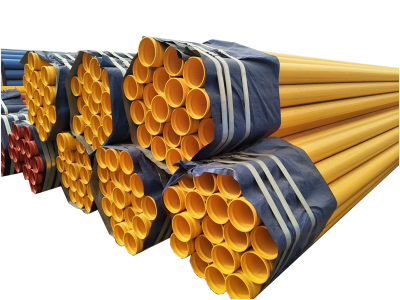

涂塑鋼管，又名涂塑管、鋼塑復合管、涂塑復合鋼管，是以鋼管為基體，通過噴、滾、浸、吸工藝在鋼管（底管）內表面熔接一層塑料防腐層或在內外表面熔接塑料防腐層的鋼塑復合鋼管。涂塑鋼管具有優良的耐腐蝕性和比較小的摩擦阻力。環氧樹脂涂塑鋼管適用于給排水、海水、溫水、油、氣體等介質的輸送，聚氯乙烯涂塑鋼管適用于排水、海水、油、氣體等介質的輸送。技術參數

通用顏色：黑色，灰色，藍色，紅色，白色，綠色；

涂層厚度：PE(改性聚乙烯)涂層厚度為400um—1000um，EP(環氧樹脂)噴涂厚度為100um-400um；

涂覆方式：PE(聚乙烯)為熱浸塑EP，(環氧樹脂)為內外噴涂；

產品規格：DN15—DN1660；

環境溫度：-30℃ 至120℃；

連接方式：絲扣（DN15-DN100），溝槽（DN65-DN400），法蘭（適用任意口徑），焊接式，雙金屬連接，承插、管節、密封連接等。

產品特性

涂塑鋼管是采用PE(改性聚乙烯)進行熱浸塑或EP(環氧樹脂)進行內外涂覆的產品，具有優良的耐腐蝕性能。同時涂層本身還具有良好的電氣絕緣性，不會產生電蝕。吸水率低，機械強度高，摩擦系數小，能夠達到長期使用的目的。還能有效的防止植物根系及土壤環境應力的破壞等。連接便捷、維修簡便 [1]  。

產品優點

1.適應埋地和潮濕環境，并可以耐高溫和極低的溫度。

2.抗干擾能力強，如果涂塑鋼管作為電纜套管，可以有效屏蔽外界的信號干擾。

3.承受壓力強度好，最大壓強可達6Mpa。

4.絕緣性能好，作為電線的保護管永遠不會發生漏電現象。

5.無毛刺、管壁光滑，適合施工的時候穿電線或電纜。

工程標準

《建筑給水排水設計規范》 GB 50015-2003；

《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2016；

《煤礦礦用產品安全標志暫行辦法》；

《給水涂塑復合鋼管》CJ/T 120-2016 [2]  。

檢測方法

1.外觀檢查

目測檢查涂覆鋼管的外觀質量，試驗結果應符合5.1的規定。

2.厚度測量

從涂覆鋼管的兩端取不同長度的兩個橫斷面，在每個橫斷面用電磁測厚儀測量圓周上直交的任意四點的涂層厚度，試驗結果應符合5.4的規定。

3.針孔試驗

管段試件長度約為1000mm，用電火花檢漏儀對鋼管涂層在規定試驗電壓下進行檢查，涂層厚度不大于0.4mm，試驗電壓為1500 V，涂層厚度大于0.4mm，試驗電壓為2000V。檢查有無電火花產生，試驗結果應符合5.5的規定。

4.附著力試驗

附著力試驗按CJ/T 120-2008中7.4.2進行，試驗結果應符合5.6的規定。

5.彎曲試驗

DN≤50mm的涂覆鋼管進行彎曲試驗。管段試件長度為(1200±100)mm。

在溫度為（20±5）℃的環境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30°，在彎管機或模具上進行彎曲。彎曲試驗時管內不帶填充物，焊縫位于彎曲主面的側面。

試驗后，從彎曲圓弧的中部將試件剖開，檢查內涂層，試驗結果應符合5.7的規定。

6.壓扁試驗

DN>50 mm的涂覆鋼管進行壓扁試驗。管段試件尺寸長為（50±10）mm。

在溫度為（20±5） ℃的環境下，將試件置于兩平板之間，在壓力試驗機上逐漸壓縮至兩平板間距離為試件外徑的五分之四，壓扁時涂覆鋼管焊縫垂直于載荷施加方向。試驗后，檢查內涂層，試驗結果應符合5.8的規定。

7.壓扁試驗

8.沖擊試驗

從涂覆鋼管的任意位置切取長約100mm的試樣，在溫度為（20±5）℃的環境下，按規定進行沖擊試驗，觀察內涂層的損壞情況。試驗時，焊縫應在沖擊面相反的方向，試驗結果應符合5.9的規定。

9.真空試驗

管段試件長度為（500±50）mm，使用適當?shù)拇胧┒伦」艿肋M出口，從進口逐漸增加負壓至660mm汞柱，保持1min，驗后檢查內涂層，試驗結果應符合5.10的規定。

10.高溫試驗

管段試件長度為（100±10）mm，將試件放置在恒溫箱中，升溫至（300±5）℃，并恒溫1h，然后取出自然冷至常溫。試驗后，取出試件并檢查內涂層(允許外觀顏色變深、發暗現象)，試驗結果應符合5.11的規定。

11.低溫試驗

管段試件尺寸長度為（100±10）mm，將試件放置在低溫箱中，降溫至（-30±2）℃，并恒溫1h，然后取出放置在溫度為（20±5）℃的環境下（4～7）h。

12.壓力循環試驗

與水壓供給系統相連接，充水排除空氣，然后進行3000次從（0.4±0.1）MPa至 MPa的交變水壓試驗，每次試驗的周期不大于2s。試驗后檢查內涂層，并按6.4的規定進行附著力試驗，試驗結果應符合5.13的規定。

13.溫度循環試驗

管段試件長度為(500±50)mm，將試件按下列順序在每個溫度條件下放置24h：

（50±2）℃；

（-10±2）℃；

（50±2）℃；

（-10±2）℃；

試驗后試件放置在溫度為(20±5)℃的環境中24h，檢查內涂層情況，并按6.4的規定進行附著力試驗，試驗結果應符合5.14的規定。

14.溫水老化試驗

管段試件尺寸長度約為100mm，管段兩端裸露處應進行相應的防腐處理，將管段放置在（70±2）℃的蒸餾水中浸泡30d，試驗后取出自然冷卻至常溫，檢查試件內涂層，試驗結果應符合5.15的規定 [3]  。

施工、安裝要點

1、應按《建筑給水涂塑復合管管道工程技術規程》CECS125：2001執行。

2、涂塑鋼管應選用下列施工機具：

（1）切割應采用金屬鋸切割；

（2）壓槽應采用專用滾槽機；

（3）彎管應采用彎管機冷彎；

（4）套絲應采用電動套絲機進行管螺紋加工；

（5）涂塑鋼管端口去毛刺和加工園角應采用銼刀加工；

（6）涂敷高強度無機溶劑液體環氧樹脂涂料應采用小毛刷或小牙刷。

3、涂塑鋼管施工程序應符合下列要求：

（1）涂塑鋼管不宜埋設于鋼筋混凝土結構層中；

（2）涂塑鋼管管道安裝中禁止進行焊接；

（3）涂塑鋼管管道安裝宜從大口徑逐漸接駁到小口徑，管口應及時封堵；

（4）涂塑鋼管在運輸、裝卸及工地施工中，嚴禁拋摔和劇烈撞擊；

（5）涂塑鋼管安裝時，管徑不大于DN50時可用彎管機冷彎，但其彎曲曲率半徑不得小于8倍管徑，彎曲角度不得大于10°。

消防涂塑鋼管

消防內外涂塑鋼管：以鋼管為基管，外壁涂裝高附著力、抗沖擊性、防腐耐候型的熱固性粉末涂料，內壁涂裝高附著力、防腐、食品級衛生型的熱塑性粉末涂料。采用噴砂化學雙重前處理、預熱、內涂裝、外涂裝、固化、后處理等工藝制成的給水內外涂塑復合鋼管，是傳統鋼塑管、鍍鋅管升級型的高性價比產品。產品通過國家化學建材檢測中心消防專業認證。

應用領域

1.各種形式的循環水系統（民用循環水、工業循環水），性能優良，防腐年限可達50年。

2.消防供水系統。

3.各建筑的給排水輸送（特別適用于賓館、酒店、高檔住宅區的冷、熱水系統）。

4.各種化工流體輸送（耐酸、堿、鹽的腐蝕）。

5.電線電纜的地埋管、過路管。

6.礦山、礦井的通風管、供、排水管
